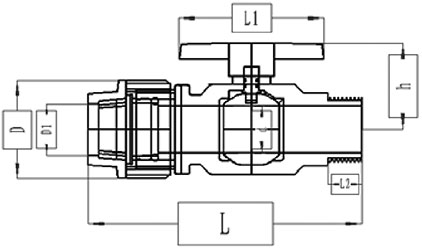

PPコンパクトボールバルブ(M) | |||||||
![]() | |||||||
サイズ | l | L1 | L2 | d | D1 | h | d |
1/2」 | 130 | 69.5 | 17.5 | 48 | 21 | 47.4 | 14.9 |
3/4」 | 142 | 69.5 | 19 | 54.3 | 26 | 45 | 19.9 |
1 " | 164 | 91.4 | 21 | 65.5 | 33 | 57.8 | 24.8 |
1.1/4 " | 190 | 91.4 | 23 | 78.5 | 41 | 64.2 | 31.6 |
1.1/2 " | 217 | 114 | 25 | 96 | 51 | 84 | 37.4 |
2 " | 253 | 114 | 26 | 112 | 64 | 91 | 46.6 |
